鐵路機械環槽鉚釘規格參數

專注于環槽鉚釘、半空心鉚釘、特種自攻螺釘、數控精加工切削件

詳細描述：

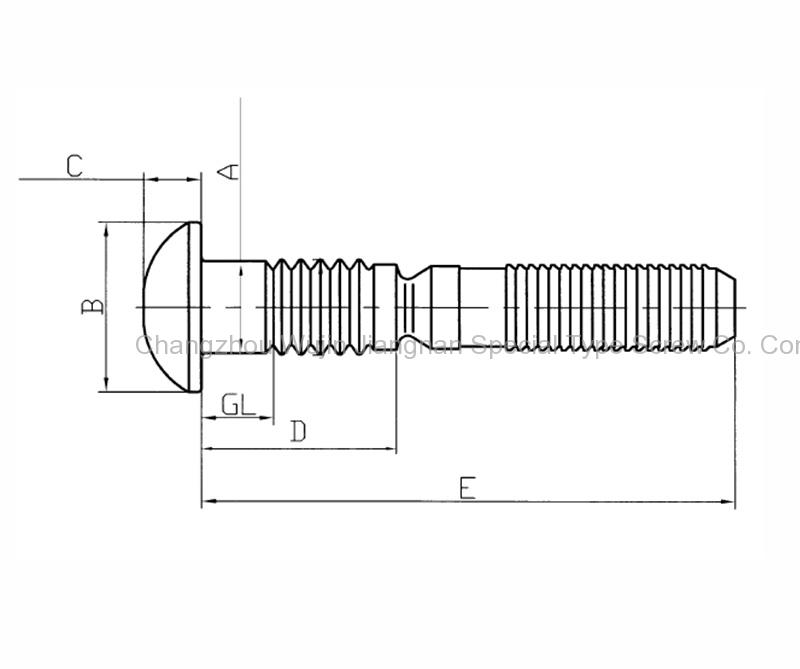

鉚釘規格表：

鉚釘桿徑	代號	A		扁圓頭型（LB50LB）		扁平頭型（LB50LT）		沉頭型（LB50L90）
				B	C	B	C	B	C
		最小	最大	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
13（1/2")	16	12.52	13.08	23.42	7.94	23.42	5.95	23.02	6.35
16（5/8")	20	15.67	16.31	28.97	9.92	28.97	7.54	29.37	7.94
19（3/4")	24	18.82	19.51	34.93	11.91	34.93	9.13	34.93	9.53
22（7/8'')	28	22.00	22.73	40.48	13.89	40.48	10.32	40.48	11.11
25（1'')	32	25.15	25.96	46.43	15.48	46.43	11.91	46.83	12.70
28（9/8'')	36	27.89	29.18	52.39	17.46

單位：MM

代號	鉚接范圍		13（1/2")-16		16（5/8")-20		19（3/4")-24		22（7/8")-28		25（１")-32		28(9/8")-36
NO.	最小	最大	D±0.6	E+3.0/-1.5	D±0.6	E+3.0/-1.5	D±0.6	E+3.0/-1.5	D±0.6	E+3.0/-1.5	D±0.6	E+3.0/-1.5	D±0.6	E+3.0/-1.5
4	6.35	12.7	30.81	80.57	36.4	92.87	38.56	105.57
8	12.7	19.05	37.16	86.92	42.75	99.22	44.91	111.92	48.79	119.06	52.65	136.53
12	19.05	25.4	43.51	93.27	49.1	105.57	51.26	118.27	55.14	125.41	59	142.88
16	25.4	31.75	49.86	99.62	55.45	111.92	57.61	124.62	61.49	131.76	65.35	149.23
20	31.75	38.1	56.21	105.97	61.8	118.27	63.96	130.97	67.84	138.11	71.7	155.58
24	38.1	44.45	62.56	112.32	68.15	124.62	70.31	137.32	74.19	144.46	78.05	161.93
28	44.45	50.8	68.91	118.67	74.5	130.97	76.66	143.67	80.54	150.81	84.4	168.28
32	50.8	57.15	75.26	125.02	80.85	137.32	83.01	150.02	86.89	157.16	90.75	174.63
36	57.15	63.5	81.61	131.37	87.2	143.67	89.36	156.37	93.24	163.51	97.1	180.98
40	63.5	69.85	87.96	137.72	93.55	150.02	95.71	162.72	99.59	169.86	103.45	187.33
44	69.85	76.2	94.31	144.07	99.9	156.37	102.06	169.07	105.94	176.21	109.8	193.68
48	76.2	82.55	100.66	150.42	106.25	162.72	108.41	175.42	112.29	182.56	116.15	200.03
52	82.55	88.9	107.01	156.77	112.6	169.07	114.76	181.77	118.64	188.91	122.5	206.38
56	88.9	95.25	113.36	163.12	118.95	175.42	121.11	188.12	124.99	195.26	128.85	212.73	133.35	217.49
60	95.25	101.6	119.71	169.47	125.3	181.77	127.46	194.47	131.34	201.61	135.2	219.08	139.7	223.84
64	101.6	107.95	126.06	175.82	131.65	188.12	133.81	200.82	137.69	207.96	141.55	225.43	146.05	230.19
68	107.95	114.3	132.41	182.17	138	194.47	140.16	207.17	144.04	214.31	147.9	231.78	152.4	236.54
72	114.3	120.65	138.76	188.52	144.35	200.82	146.51	213.52	150.39	220.66	154.25	238.13	158.75	242.89
76	120.65	127	145.11	194.87	150.7	207.17	152.86				160.6	244.48	165.1	249.24
80	127	133.35	151.46								166.95	250.83	171.45	255.59
84	133.35	139.7									173.3	257.18	177.8	261.94
88	139.7	146.05									179.65	263.53	184.15	268.29
92	146.05	152.4									186	269.88	190.5	274.64

單位：MM

機械性能表：

鉚釘桿徑	代號	材質配備	6061合金鋁	2024合金鋁	合金鋼	不繡鋼
13（1/2")	16	剪切力	24041	33113	65318	63050
		抗拉力	22226	35608	77339	77339
		鉚套夾緊力	19958	26762	54659	54659
16（5/8")	20	剪切力	37649	51710	102060	95256
		抗拉力	34791	55793	122926	122926
		鉚套夾緊力	31298	41731	87091	87091
19（3/4'')	24	剪切力	53978	74390	146966	137441
		抗拉力	50077	80287	181894	181894
		鉚套夾緊力	45133	60329	128822	128822
22（7/8")	28	剪切力			196862
		抗拉力			251521
		鉚套夾緊力			178038
25（1")	32	剪切力			256284
		抗拉力			329767
		鉚套夾緊力			233604
28（9/8")	36	剪切力			315252
		抗拉力			376261
		鉚套夾緊力			265129
